Bertemu kembali dengan saya Fatmabangsa Manca JR, pada tugas project pada mata kuliah Komputer Grafik.
Project saya kali ini yaitu membuat sebuah garis dan lingkaran menggunakan Algoritma DDA dan Bresenham menggunakan bahasa pemrograman C++. Disini saya membagi menjadi 3 project, yaitu Project DDA (project ini berisi algoritma DDA yang mengimplementasikan algoritma untuk membuat sebuah garis), Project Bresenham (berisi algoritma Bresenham yang mengimplementasikan algoritma untuk membuat sebuah garis), dan Project Lingkaran (Project ini implementasi algoritma untuk membuat sebuah lingkaran dengan algorima Bresenham).

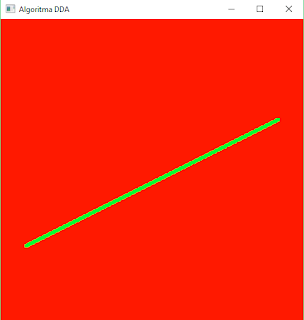

1. Membuat Garis dengan Algoritma DDA (Digital Differential Analyzer)
DDA (Digital Differential Algoritma) adalah Algoritma yang digunakan untuk membuat sebuah garis berdasarkan dua titik, yaitu titik P1 dan P2 yang menentukan titik awal dan titik akhir. Pada garis lurus tersebut, turunan pertama merupakan konstanta (nilainya tetap).
- Keuntungan menggunakan algoritma DDA ini salah satunya tidak harus menghitung koordinat berdasarkan persamaan yang lengkap (menggunakan metode offset).
- Kerugian menggunakan algoritma DDA salah satunya adanya akumulasi round-off errors, sehingga garis akan melenceng dari garis lurus, selain itu operasi round-off juga menghabiskan banyak waktu.
Download Source Code membuat garis menggunakan Algoritma DDA
Download
2. Membuat Garis dengan Algoritma Bresenham
Algoritma Bresenham adalah algoritma yang disusun oleh Bresenham yang tidak jauh beda dengan algoritma lainnya (Algoritma DDA).
Langkah-langkah membuat Algoritma Bresenham :
Download Source Code membuat garis menggunakan Algoritma Bresenham
Download
3. Algoritma Membuat Lingkaran
Langkah - langkah midpoint :
•Input r dan titik
tengah
lingkaran
(xc,yc)
dan posisi
start awal
(x0,y0) = (0,r)
•Hitung
p awal (p=1-r)
•Untuk
tiap
xk,
k=0, ulangi
sampai
x <= y
–Jika pk < 0, (xk+1,yk), pk+1=pk+2xk+1+1
–Jika tidak, (xk+1,yk-1), pk+1=pk+2(xk+1-yk+1) + 1
•Tentukan
titik
simetri
di tujuh
oktan
yang lain
•Pindahkan
semua
titik
pixel (x,y)
ke
posisi
dengan
pusat
(xc,yc)
•x=x+xc
•y=y+yc
Download Source Code membuat lingkaran
Download
IDE Pendukung :
Windows, menggunakan IDE berupa visual studio
Sekian dari postingan ini. Terimakasih telah mengunjungi project kami, jangan lupa untuk memberikan komentar atau kritik saran kepada kami. Semoga bermanfaat untuk kita semua.
Sampai jumpa pada postingan kami selanjutnya.
Wassalamualaikum Wr.Wb
